比士亞對酒窖空調安裝規范的幾點要求

一、準備
?1.1工具清單:
序號 工具名 ? ? ? ? ? ? ? ? 數量 ? ? ?備注
1 真空泵 ? ? ? ? ? ? ? ? 1臺 建議使用帶加壓型的
2 銅管6# ? ? ? ? ? ? ? ? 按實際 不低于0.7厚
3 銅管10#? ? ? ? ? 按實際 不低于0.7厚
4 2.5平方3芯電源線 按實際 請使用品牌通過CCC認證
5 0.75平方3芯信號線 按實際 請使用品牌通過CCC認證
6 制冷劑R134A ? ? ? ? 按實際 推薦用杜邦13.6KG裝的
7 接線端子 ? ? ? ? 每臺機10個
8 3/16英制內六角 ? ? ? ? 1個
9 焊接用的工具輔料 1套
10 固定室外機用支架 1套
11 加注制冷劑工具 ? ? ? ? 1套
12 溫濕度測量儀器 ? ? ? ? 1個


1.2安裝前提
? ?1.21安放的位置必須是要進行了防水處理。
? ?1.22必須達到冷庫的保溫級級。

? ?1.23進出的門必須是密封保溫門。

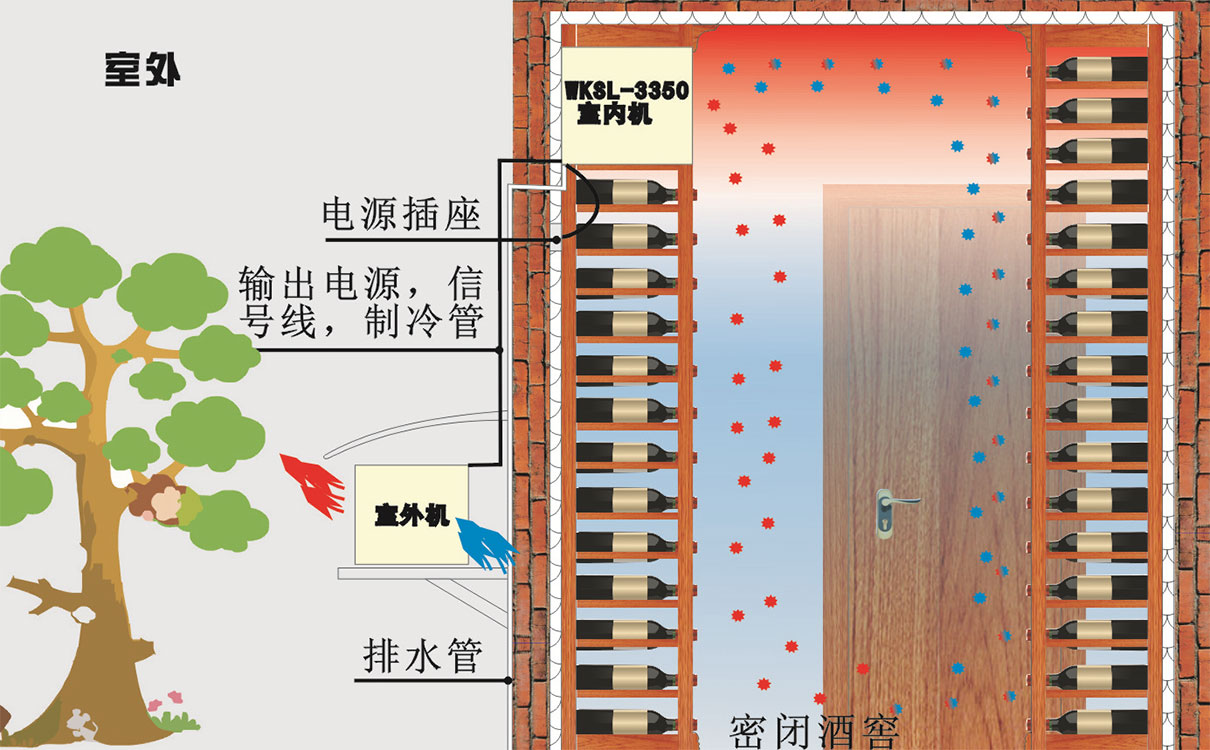

二、連接
?使用6#和10#銅管,各一根以及信號線,電源線,從室內鋪設到室外機安放位置,注意銅管總長不超過15米,每一個90度拐彎相對減少1米有效距離。
2.1焊接外機
? ? 將6#銅管,及10#銅管，對應焊接好

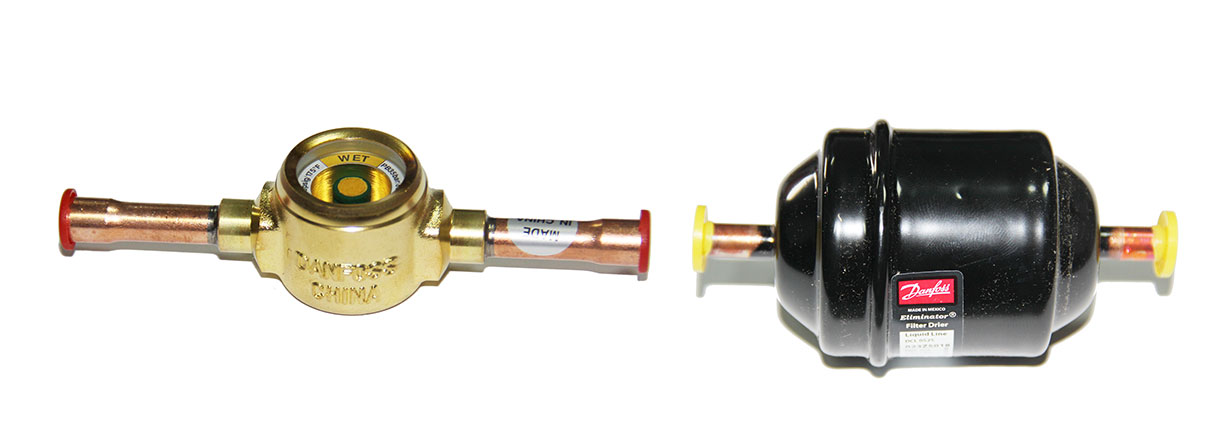

2.2 焊接過濾器與示液鏡
? ? 隨機有配一個過濾器與示液鏡,具體的焊接方法是:
? ? 過濾器焊接在低壓管(大管)上,按過濾器上的箭頭方向,不能接反.
? ? 示液鏡焊接在高壓管(小管)上,沒有方向.
? ? 注意: 焊接時盡量焊接在外機的一側,以便觀察及方便外機的上罩能順利蓋上
?
? ? ? ? ? ? ? ? ? 示液鏡? ? ? ? ? ? ? ? ? ? ? ? ? ? ?過濾器
2.3焊接內機:
? ?室內機必須安放在酒窖距天花100－150MM位置，需要考慮出風與進風能在酒窖中均勻，出風口不能正對門，以防止冷氣過快跑出。
? ? 焊接方式,將銅管由機器背部后的孔穿過,按高低壓管對應焊上,注意的是：焊接時要小心移動機器內的銅管,防止內部細小銅管打折或斷開,并且要注意保護好機器內的保溫泡沫(用東西隔開再焊接)?
2.4連接排水管
? ? 將排水管連接，鎖緊，自然方式排入出水口（建議用帶保溫性的彈性水管）

三、接線
? ? 電源線為3芯2.5平方,信號線為3芯1.5平方

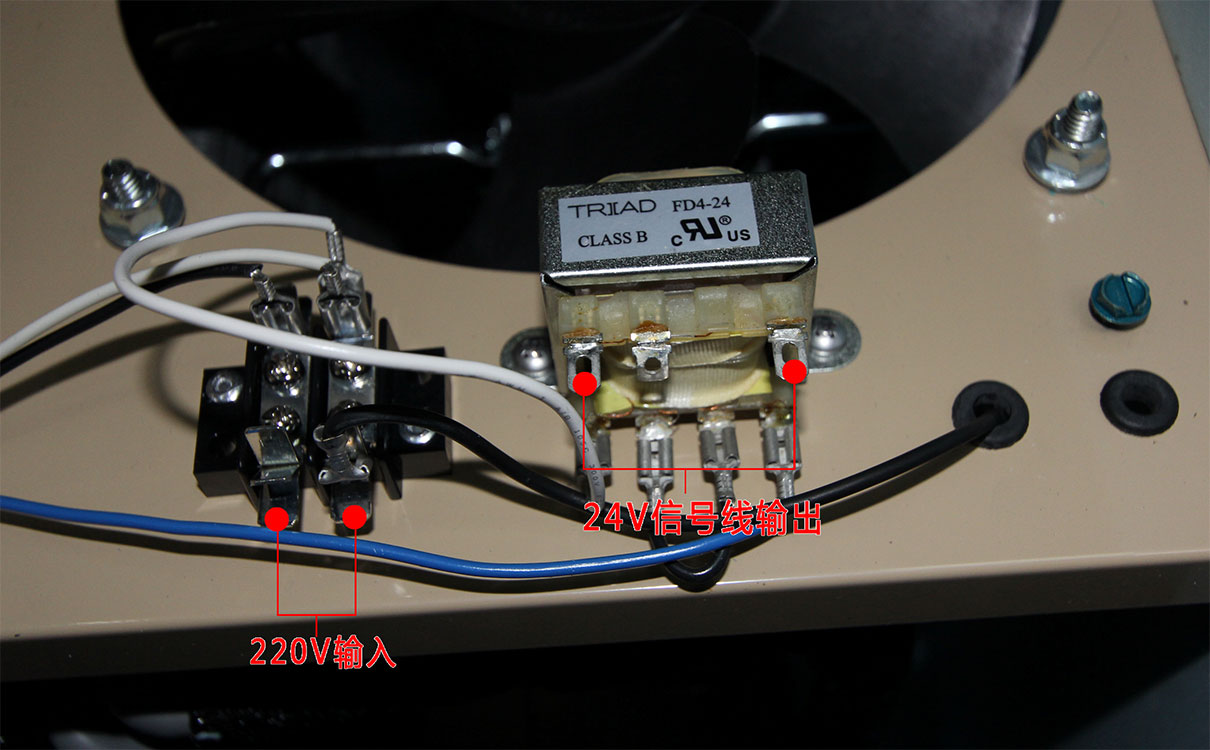

3.1 焊接室內機電源線及信號線
? ? 如下圖所示:對應連接好。
?

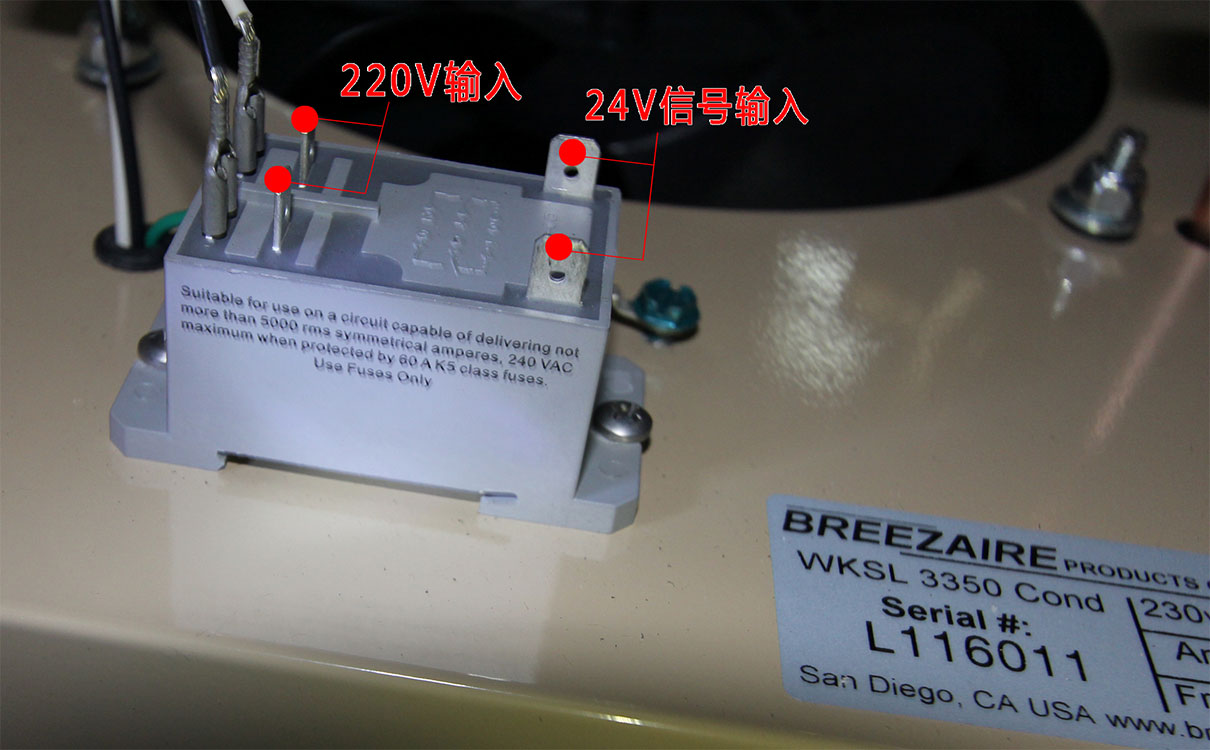

3.2 連接室外機電源線電信號線:
如下圖所示:對應連接好。
?
說明：室內機與室外機的電源線可以同是由室內引出，室外機也可以單獨接電源，室外機是由室內機信號進行控制的。

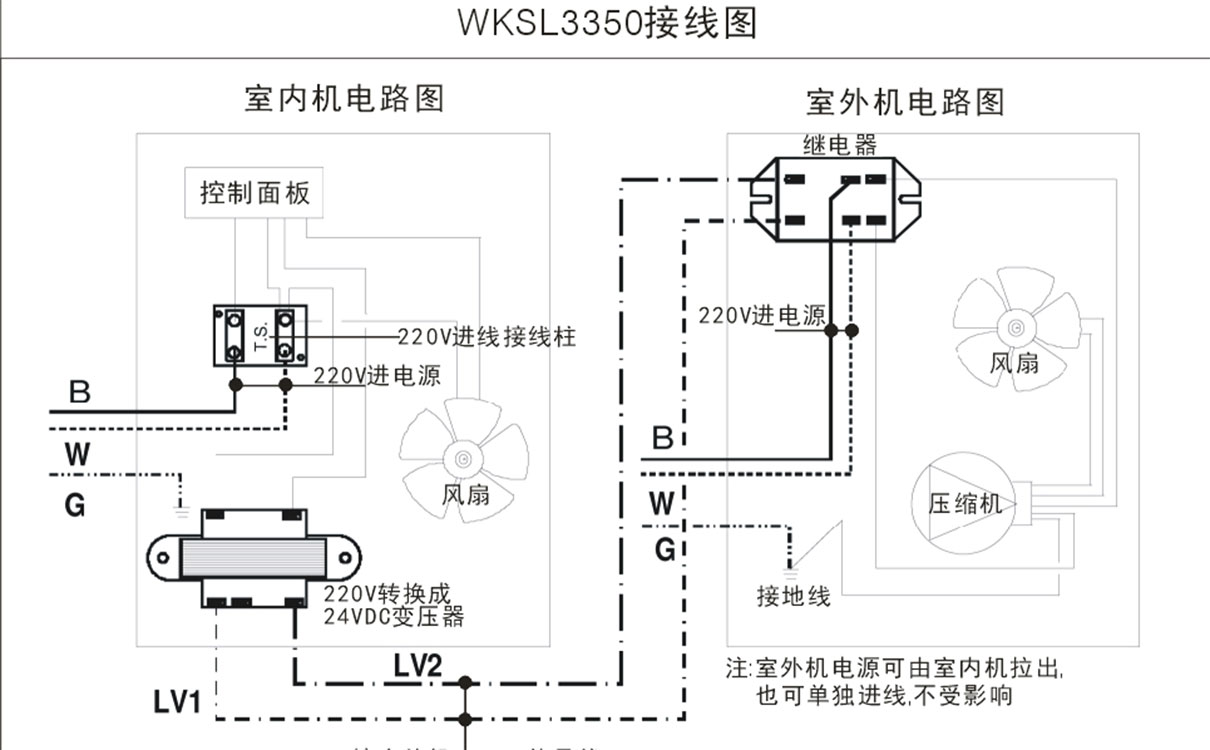

附圖：WKSL3350電路接線圖
?
四 抽真空與加制冷劑
? ? 4.1排出氣體
? ? 因為機器是充氮氣運輸,所以必須排出原來的氮氣,需要準備英制3/16的內六角,扭開室外機的閥門,排出氣體.
? ? 4.2抽真空檢漏
? ? 抽取真空后打上壓力表,兩個小時或更長時間后再取表,查看是否有泄漏。
? ? 4.3加制冷劑
? ? 開機(檢查內外機全部連接完好),緩慢加入制冷劑,檢查室內機是否制冷：通常查看蒸發器上是否有掛水珠就有確認，或是用溫濕度表進行測量，通常從出風口出來的溫度比實際溫度（也就是機器顯示器上顯示的溫度）會低6℃，表示正常制冷，機器的最佳壓力是加到30-35PSI，具體視現場情況可進行適當調整。
五、安裝完成
? ? ?按說明書進行功能調試.蓋上機器外罩,注意,內機的保溫泡沫一定要保護好,裝上外罩時一定要先把保溫泡沫蓋好.
??
